Certa Type Moled Case Circuit Breaker
Model:DAM1 Series
Fons princeps qualitas et fixa Type efficta Casus Circuit Breaker (MCCB) ex Shanghai DADA Electric-certificatum (CE, CB, ASTA), scelerisque-magneticum praesidium, 12.5A-1600A. Specimen pro tabulis industrialibus & commercialibus. Securus DIN-rail vel panel Mount. OEM & imperata mole grata, elige CDADA in supplementum tuum cum fiducia.

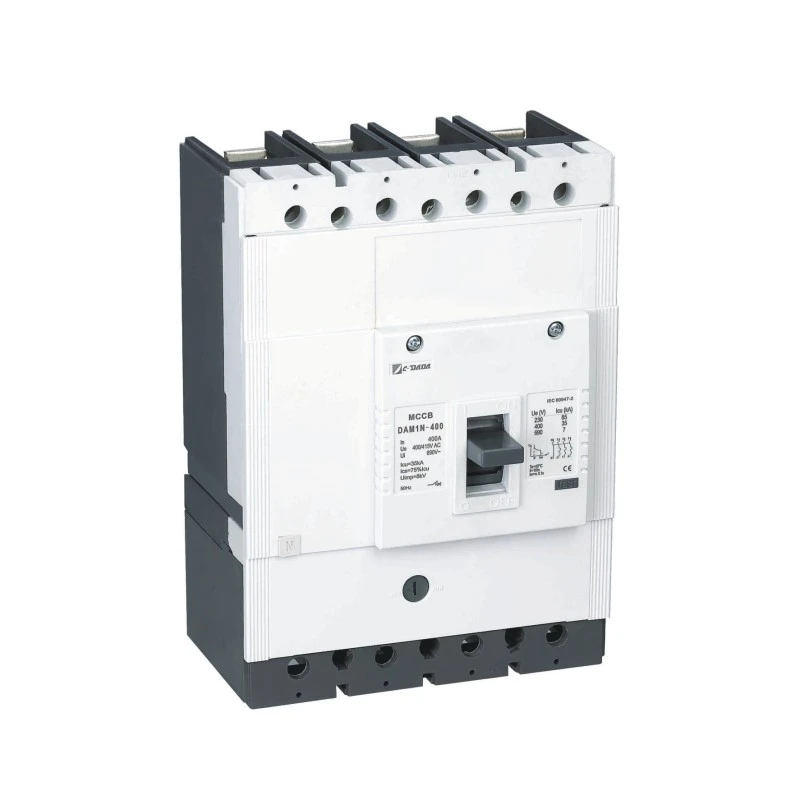

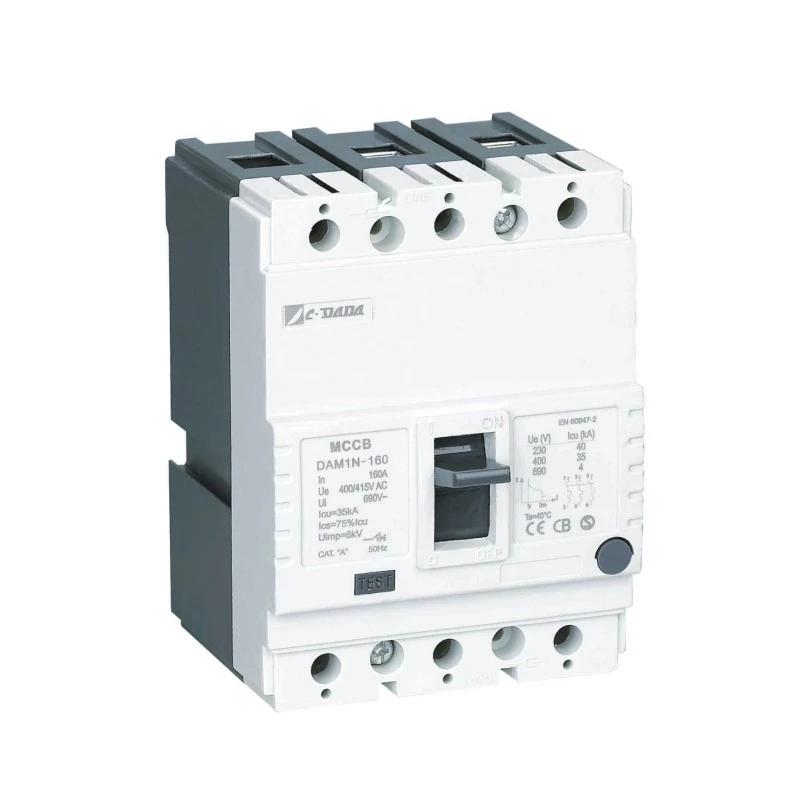

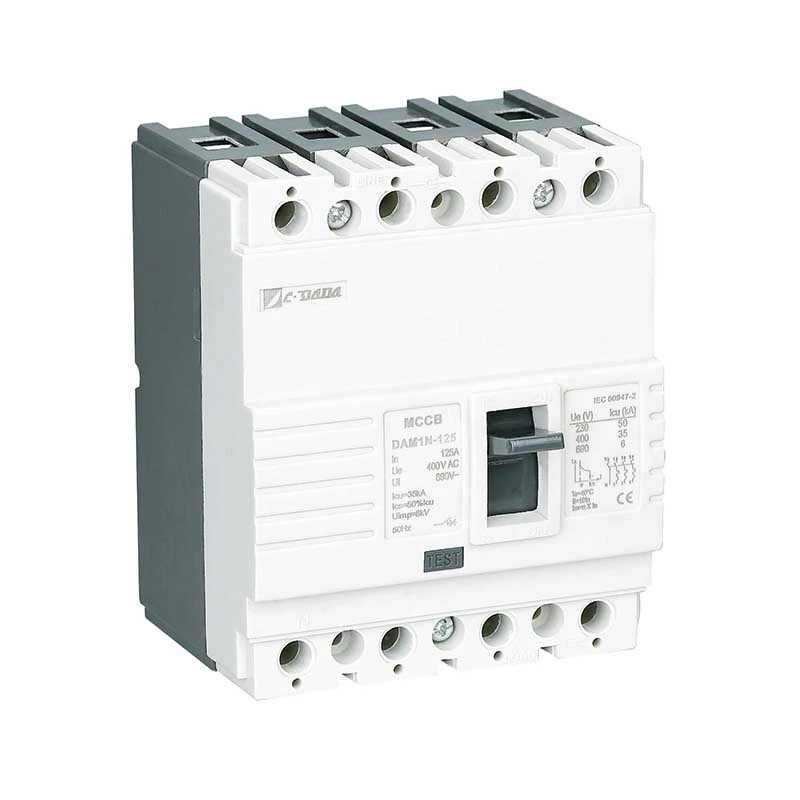

CDADA fixa Type Molded Case Circuit Breaker (MCCB) series DAM1 necessitates cuiuslibet applicationis occurret, a parvis usoribus ad transformatorem industrialem et institutionem distribuendam.
Series DAM1 septem magnitudinum framearum habent, usque ad 1600A, capacitatem solvendo usque ad 100 KA, intentionem operantem usque ad 1000 Volts, facile in variis accessoriis electricae et mechanicae comprehensivis occurrentibus, varias solutiones institutionum praebere ut cuiuslibet potentiae ratio necessitates augeat.
Cum certificatione globali KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 optima electio ad appli- sionem electricam plantarum et OEM terrarum.
Key Specifications
Electrical parametri DAM1 MCCB formata causa circa ruptor
| Exemplar | code | Icu (KA) | Ics (KA) | Rated Current -In | Ui(V) | Ue(V) | Pole | Uimp(V) |

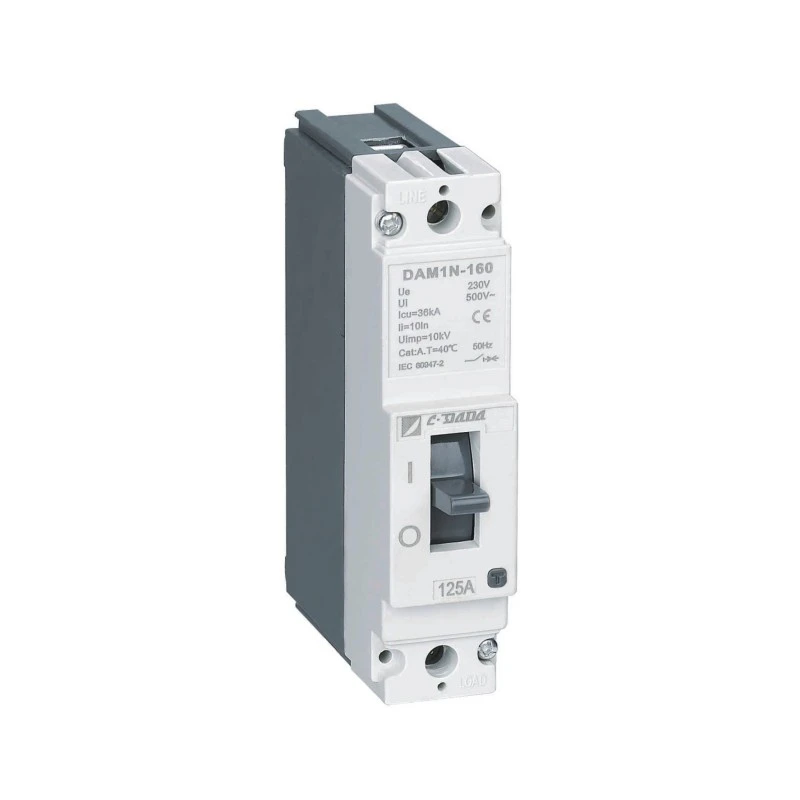

| DAM1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500V | 230V | 1P | 10000 |
| N | 36 | 27 | ||||||

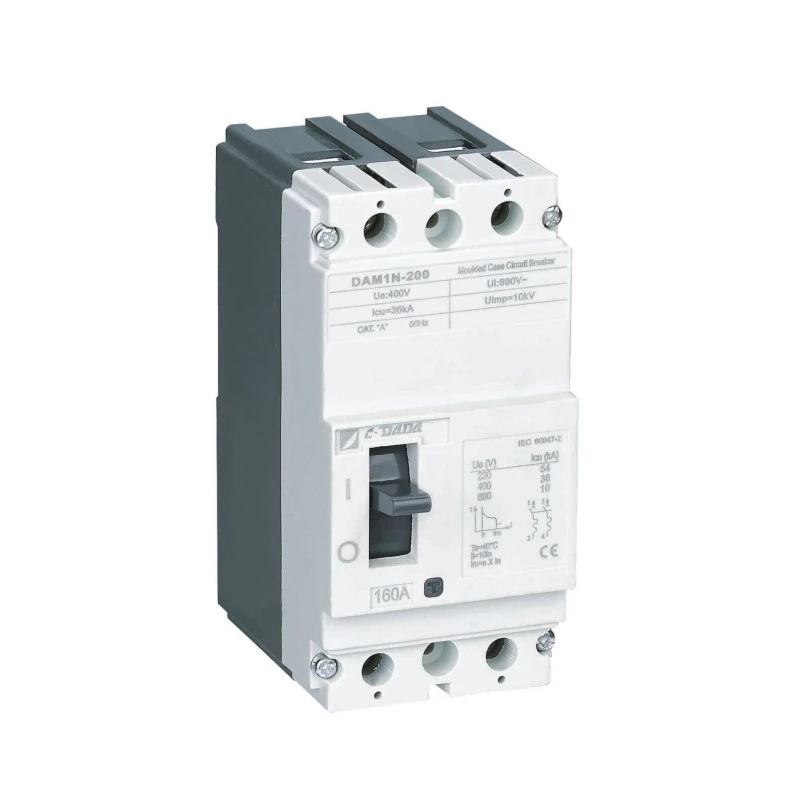

| DAM1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A. | 750V | 400V | 2P | 10000 |
| N | 36 | 27 | ||||||

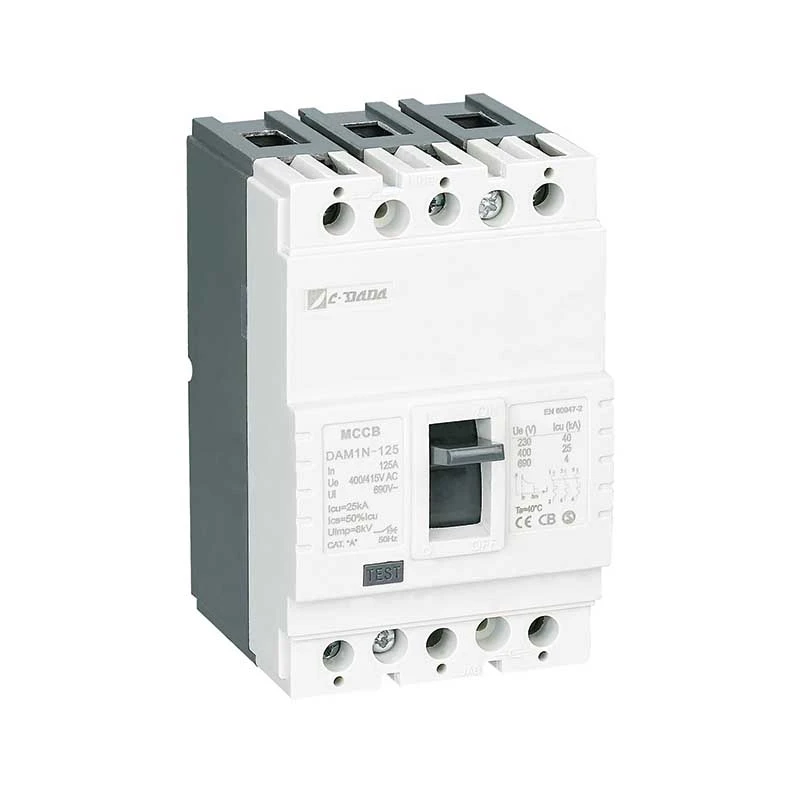

| DAM1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A. | 750V | 400V | 3P/4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A. | 750V | 400/415V | 3P/4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||

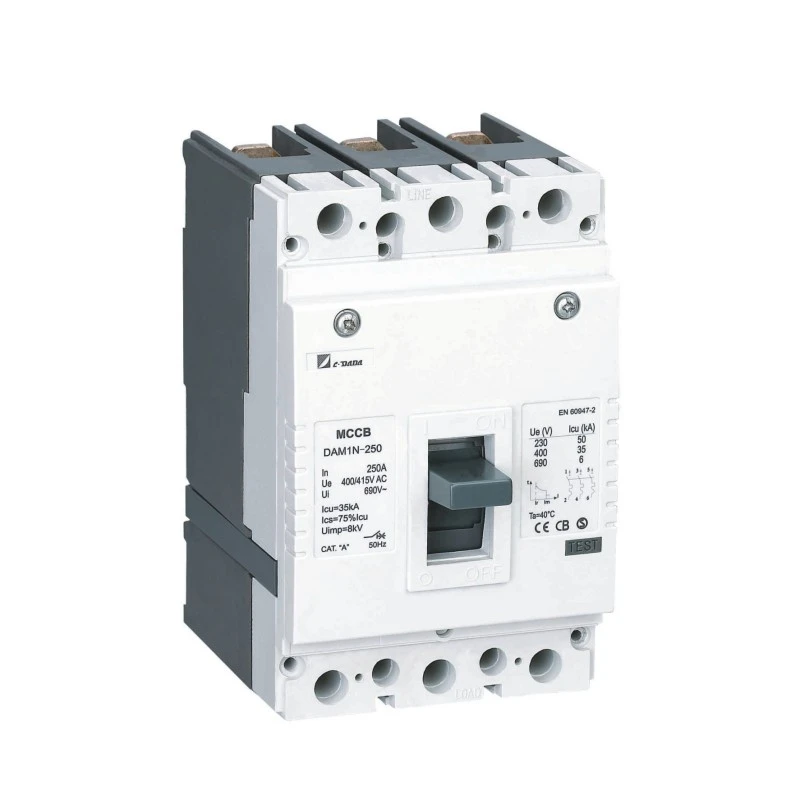

| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630(400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A . | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

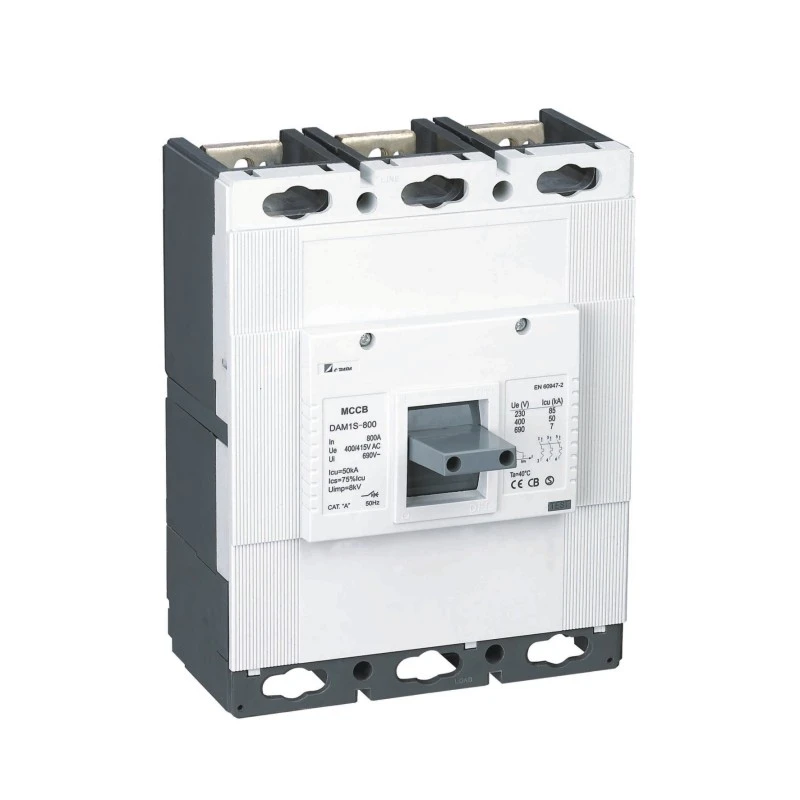

| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 -1000A . | 750V | 400/415V | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 - 1000 - 1250 - 1600A | 750V | 400V | 3P/4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu: O-T-CO test (O: Open timeret, CO: Close-Open timeret, t: Exspecto durationem)
Ics: O-t-CO-t-CO test (O: aperta timeret, CO: Close-Open timeret, t: Exspecto durationem)
★ ON/I Position: Contactus ruptoris praeclusos indicat. In hac positione, vectis ruptor est in summitate positionis
★ TRIP Position: Ruptor apertus indicat ob defectum cuiuslibet (super onere vel ambitu brevi). In hoc casu, vectis ruptor est in media positione inter ON et ON positiones. Ut ruptor sumatur, qui est in trip positione, ad DE positione; ventilabis destructor vecte deorsum ut per off signo
Breaker constituetur cum "click" sound. Post hoc, vectem trahere ut DE signo ad claudendum ruptor ostenditur.
★ OFF/0 Position: Patet notiones ruptoris apertas esse. Hoc modo, vectis ruptor in fundo positus est.
Physica parametri DAM1-125 MCCB formata causa ambitus ruptor
| Categoria (EN 60947-2/IEC 60947-2) | patientia |
|
||||||
| Exemplar | Pole | Dielectric Propery (V) | lonization spatium (mm) | Total Cycles | Vita electrica | Mechanica Vita | Principalis circuitus | Circuitus auxiliaris |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P/4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P/4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630(400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P/4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
Opus Principium & Praesidium Mechanismum
Scelerisque Praesidium (ONERO)
Inflexiones bimetallicae sustinendo supercurrente calefactae (> vena aestimabantur). Inflexio celeritatis proportionalis est magnitudini hodiernae - inverso tempore supplantando, quod mimi funes morum thermarum impediunt itinera nocumentum dum apparatum protegens.
Magnetic Praesidium (Short Circuit)
In brevi ambitu (exampla, phase-ad-phase vel phase-ad-humi), summus current campus magneticus ilico trahit solenoidorum praeceptor, mechanismum intra milliseconds foramen solvens - culpa currente amputans antequam damnum scelerisque accidat.
Product commoda
Corpus et Cover:
Polyester resina vitrea fibra adhibita est ut corpus et materia tegumento ad normam EN 60512-20-2 usa est. Haec materia, quae in litteris BMC (Molding Compositum) vocatur, praeponitur ob valoribus electricis et mechanicis altis, et temperationi 160℃continue resistere potest. BMC materia non ardet in contactu cum filum ad temperiem anni 960 ad normam IEC 695-2-1 .
Bimetal: Bimetal materiale est constans ex duobus metallis laminae compositum cum coefficientibus contra calorem differentibus extensione. Vena transiens per ruptorem bimetalem calefacit. Ob hunc calorem. bimetalis flectit ad laminam minus extensam. Cum calor crescit, sicut currens per frangentem transit, bimetal calescit magis et magis inflectitur. Hoc modo mechanismum aperiendi moderatur ad ruptorem aperiendum.

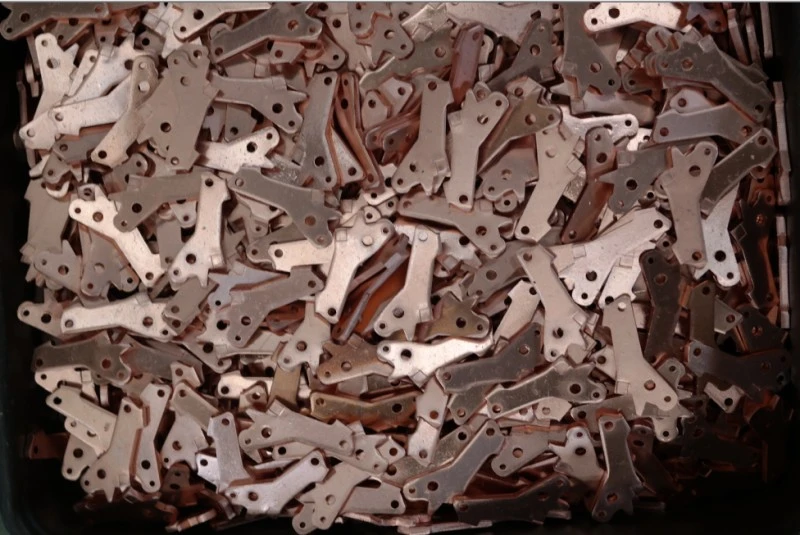

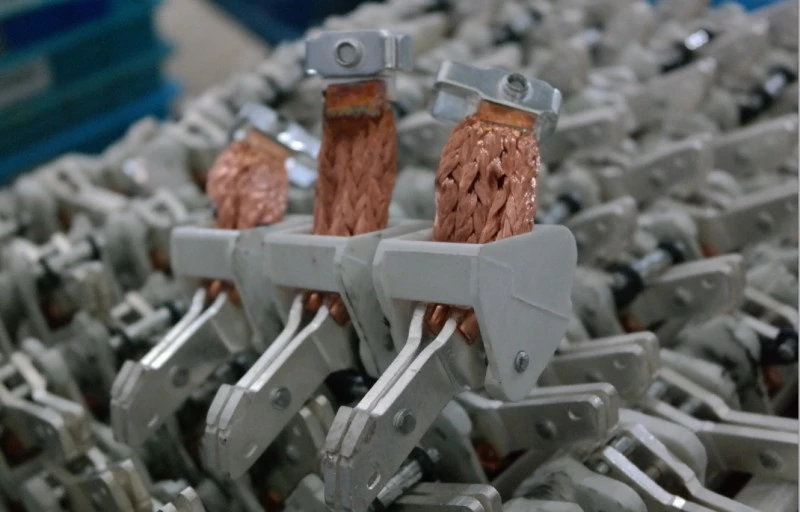

Contactus:
Contactus mixturae praevaricatores determinantur considerando fractos et portandos valores currentes et constructiones Solent argenti, graphitae, nickel, wolframi mixturae contactus adhibentur in confractores Contactus, qui fiunt admixtionum argenteorum cum structura leviore, in certis (bottom) contactibus adhibentur, contactus argentei wolframi, qui duriores sunt, in movendis (top) contactibus adhibentur. Structura swaged in contactibus movendis conservata est. Hoc modo contactus laxorum et duriorum mixturae locum habent in contactibus mollibus fixis in unaquaque apertio clausula.
Hoc modo resistentia infima cavetur. Contactus movere debet contactum fixum optime attingere ad resistentiam contactus humilis. Attamen nimia pressio contactus vis consequitur in detrimento contactus breviore tempore quam normales. Contactus mixturae gravissimae sunt pro sano claudendo aperiendo.
Arcus Extinguisher Cell (Separator);
Separatores extincti sunt arcus qui per operationem ruptoris sub industria operantis formatur. Dum contactum movens a certo contactu separatur, vena inter contactos aliquantisper fluere pergit et hic vocatur arc. Hic arcus brevissimo tempore exstingui debet.
Arcus extinctio:
Arcus versus separatores impellitur ob campum magneticum circa arcum formatum. Hoc modo arcus extenditur et fit gracilis et inter laminas separatores disrumpitur (Figura 5). Ob proprietatem materiae adhibitae in parietibus separatorum lateralibus, vapor exit ob caliditatem ab arcu causatam. Id felis arcu exstincto maximus consequat.
Applicationem
CDADA DAM1 Certum Type Molded Case Circuit Breaker (MCCB) confiditur per infrastructuram criticam:
★ Industriae: Molendina Ferro, suggesta oleum & gas, plantae chemicae
★ Curis: Hospitalis principalis & sub-distributionis tabulas
Lorem: Railway significat, aeroportus sarcinas systemata

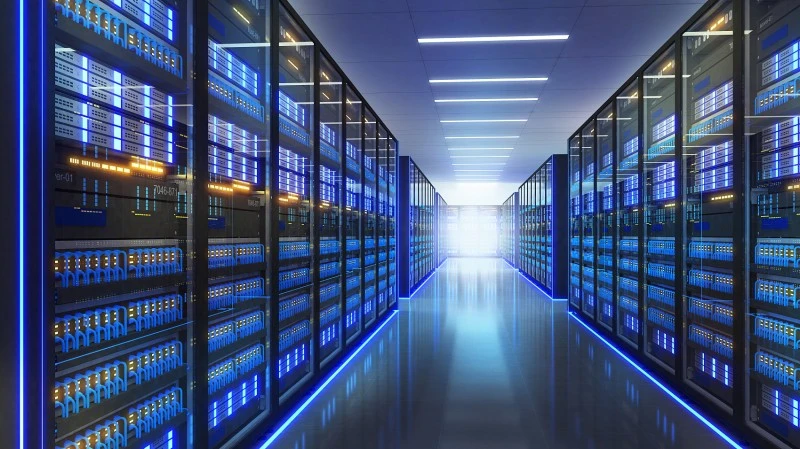

★ Commercial: Skyscrapers, data centra, shopping malls, conventio centra
★ Publica Venues: theatra, stadia, aedificia imperii
Installation & Sustentacionem Commoda
Securus Integration:
Vexillum ornamentum includit busbars, tempus claustra, et ferramenta

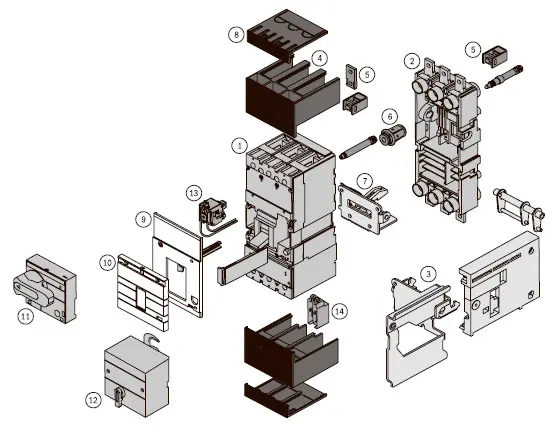

Ad libitum accessiones: terror contactus, shunt / undervoltage emissiones, electricae mechanisms

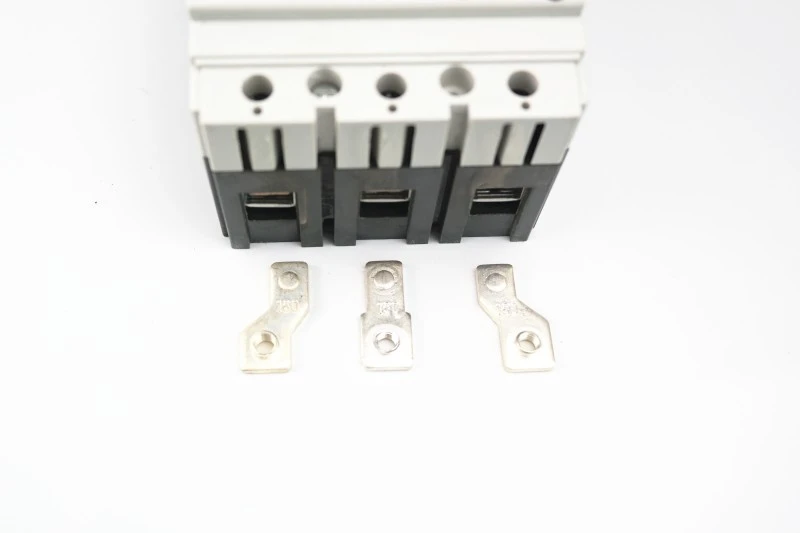

I) Iungo a busbar extenso (photo I)

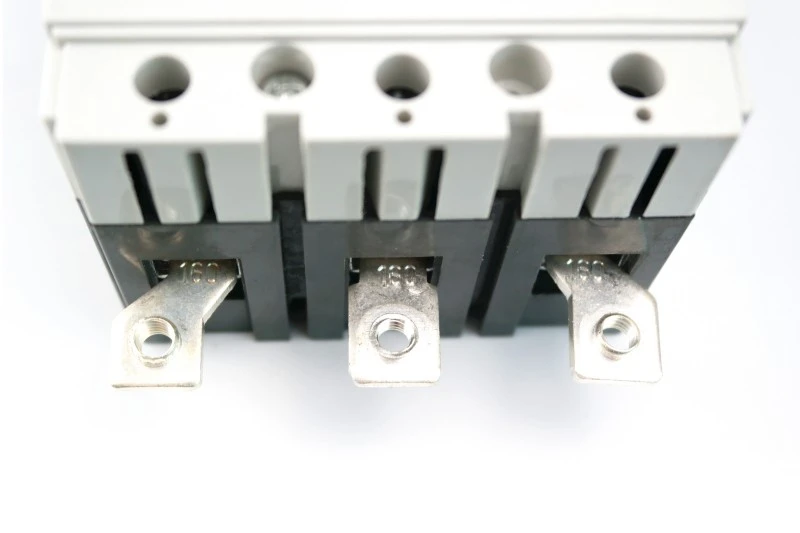

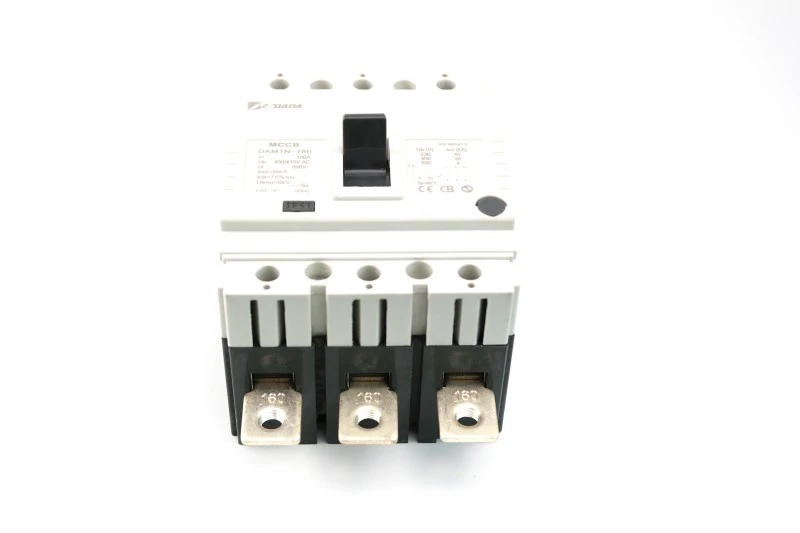

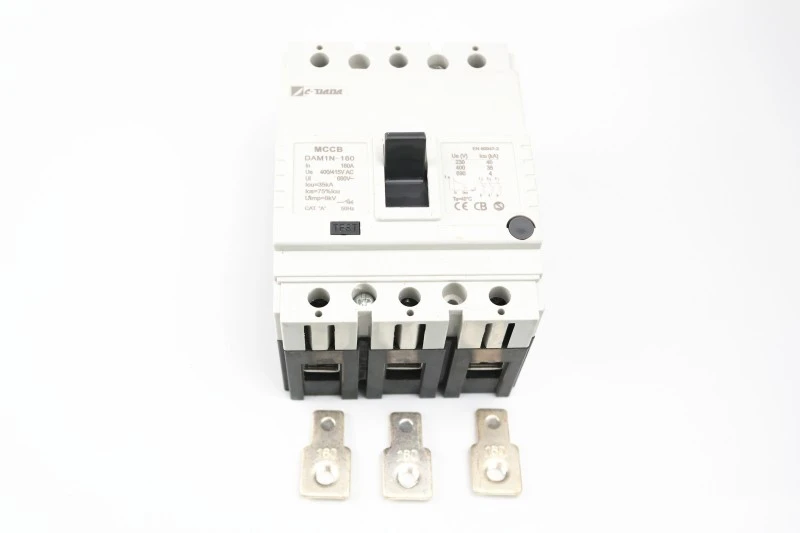

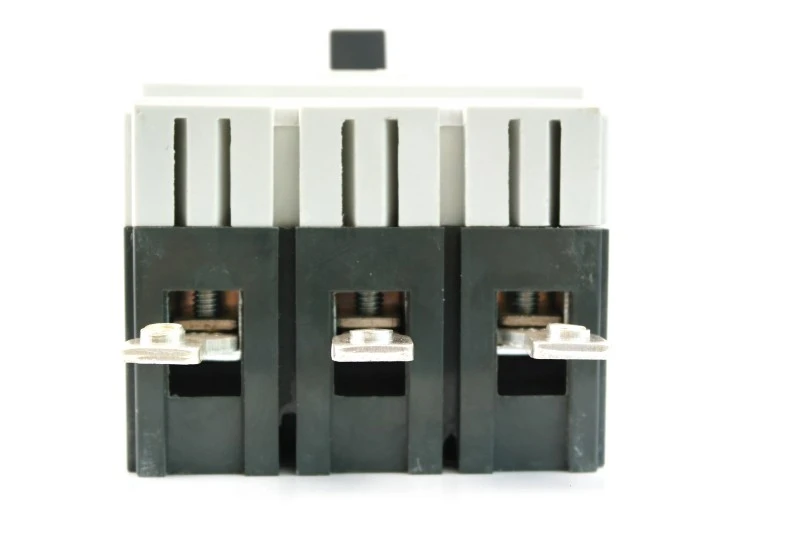

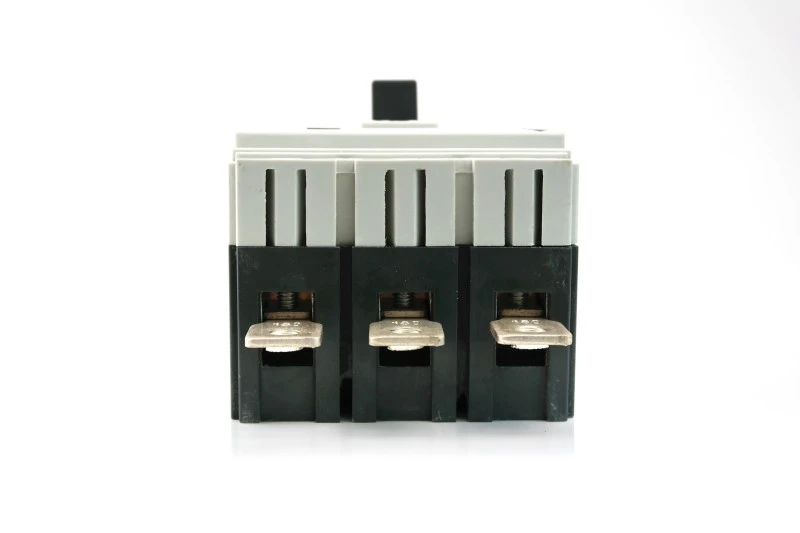

2) Connect in spreader terminatio (photo II)

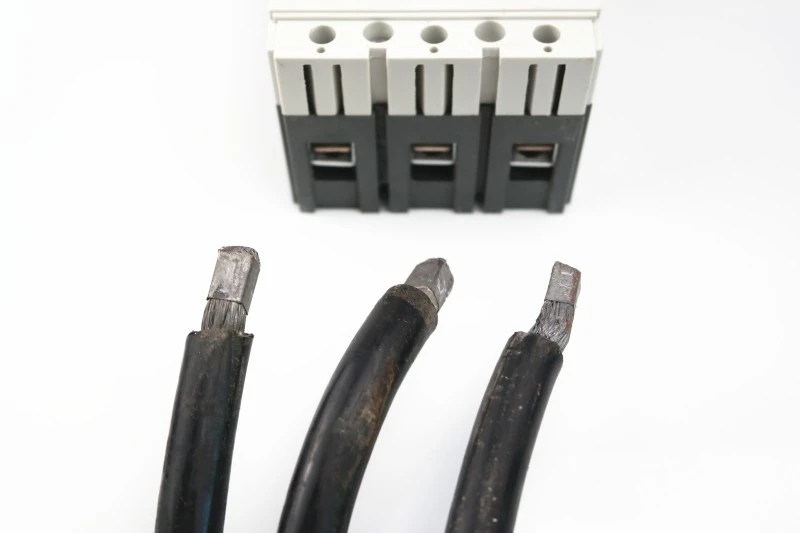

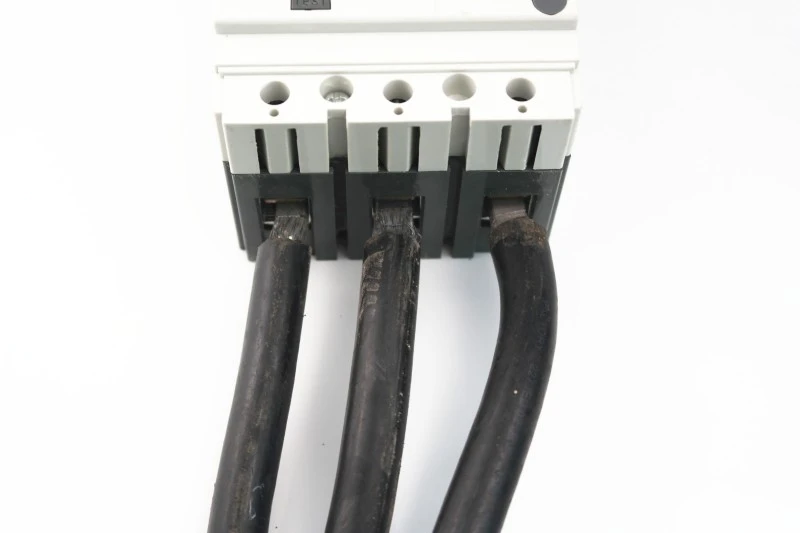

3) Funem directe connectere (photo 3) sine usu funis lugs.
Fibulae speciales ope 125 et 160 unitates in saxum ferri possunt.

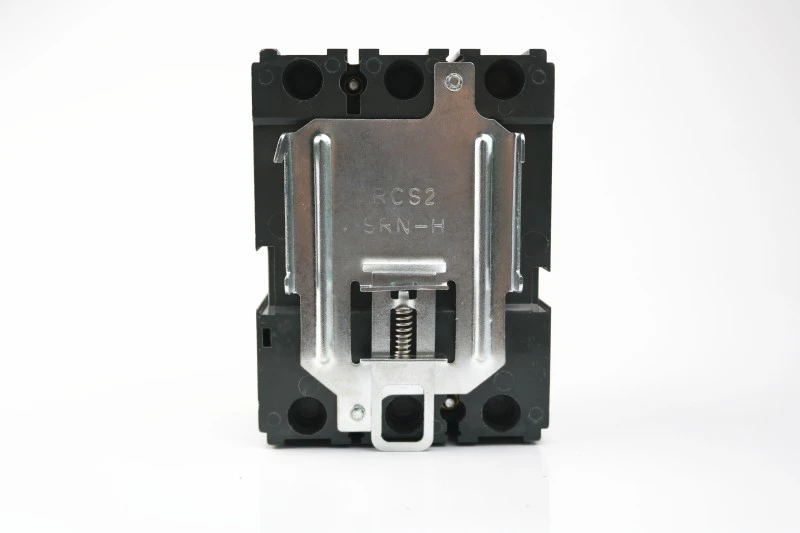

Fibulae ruptor

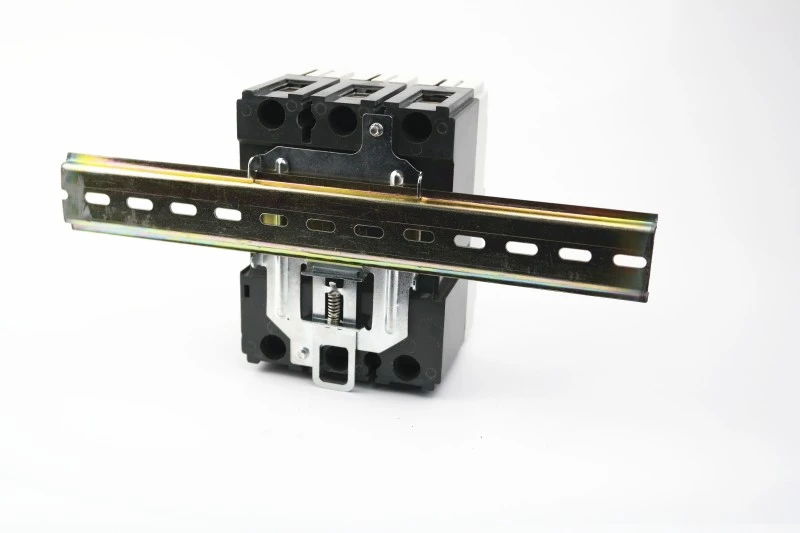

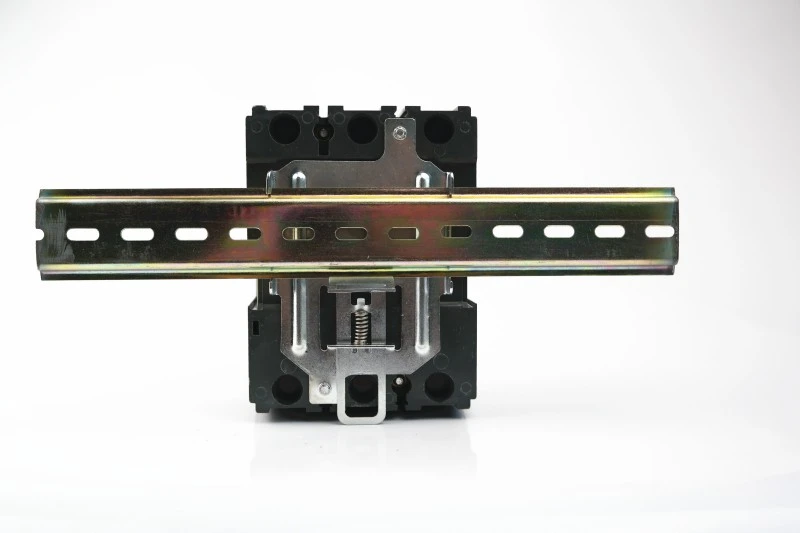

Fibulae cum DIN rail
Fibulae cum DIN rail
Space-Saving Design:
10-20% leviora et magis compacta quam domestica
Dat minor clausurae magnitudinum → materias inferiores & shipping costs
User-amica Reset:
Patet TRIP indicium prohibet claudendo
Audibile "click" propriam pugnam mechanicam confirmat
Future-Promptus:
Sustinet obturaculum-in et extrahere rhoncus rhoncus (electorum exempla)
Compatible cum dolor adipiscing additiones
Quid elige CDADA?

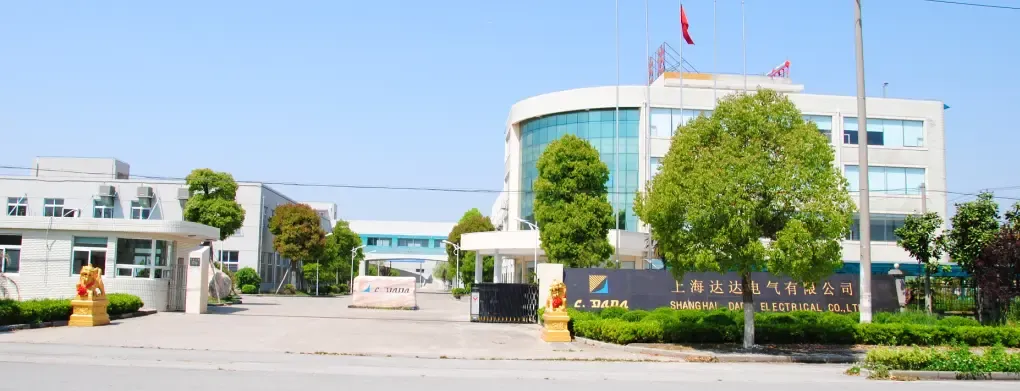

1. Sumus opificem pro 42+ annis. Societas nostra anno MCMLXXXIII condita, per XL annos velocissima excolitur.

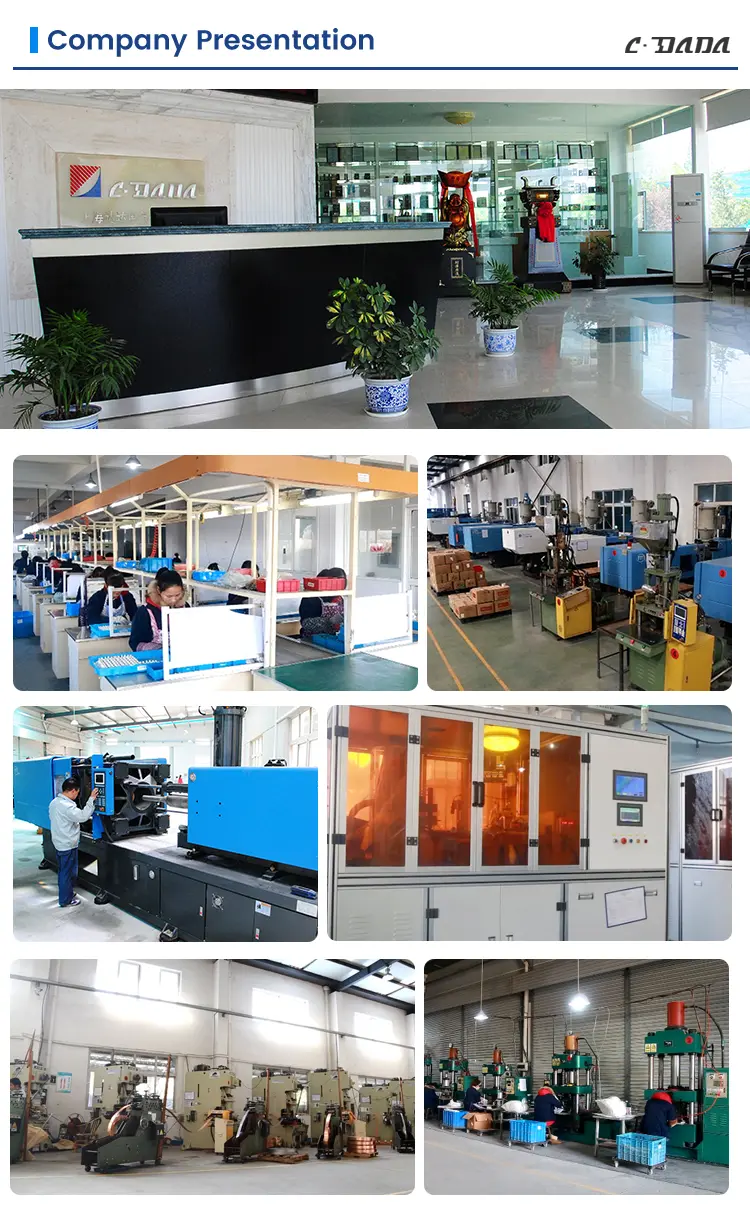

2. Circulus, comprehendens 3 officinas, spatium productionis habet 52,400m et plus quam 500 virgam habet. Prope decem miliones Yuan collocavimus ut operationem nostram et officinas nostras augeamus et upgrade.
3. Factory auditur ab INTERTEK, DEKRA & GMC
4. Summus fortitudo cartons, grabatum praesidium, bonum longum spatium exportare
Frequenter Interrogata (FAQ)
Q1: Possuntne DAM1 fixum Type effictum Casus Circuit Breaker ascendi in DIN rail?
A1: Ita - exempla 125A et 160A institui possunt in cancellos DIN utentes fibulae speciales ad libitum. Superiores ratings tantum decuriae ascendentes sunt.
Q2: What certificationes does the DAM1 series hold?
A2: cum CE, CB, ASTA, KEMA, SEMKO et RoHS certificatum est, obsequium in EU, Medio Oriente, Southeast Asia, et ultra.
Q3: Quomodo post iter reset ruptor?
A3: Primum vectem plene ad ON move (cliccum audies), deinde ad ON trahe. Numquam eam protinus a TRIP ad ON compellere.
Q4: An cogitationes auxilia compatibles?
A4: Immo - terrores contactus, contactus auxiliares, shunt/expedimenta emissiones, et operariorum electrici sine disconventu addi possunt.
Q5;
A5: Absolute. Vestigium pacis eius permittit directam reponendam legatum MCCBs in plerisque tabulis-salvis tempore et upgrade gratuita.
