MCCB cum ultrices Praesidium

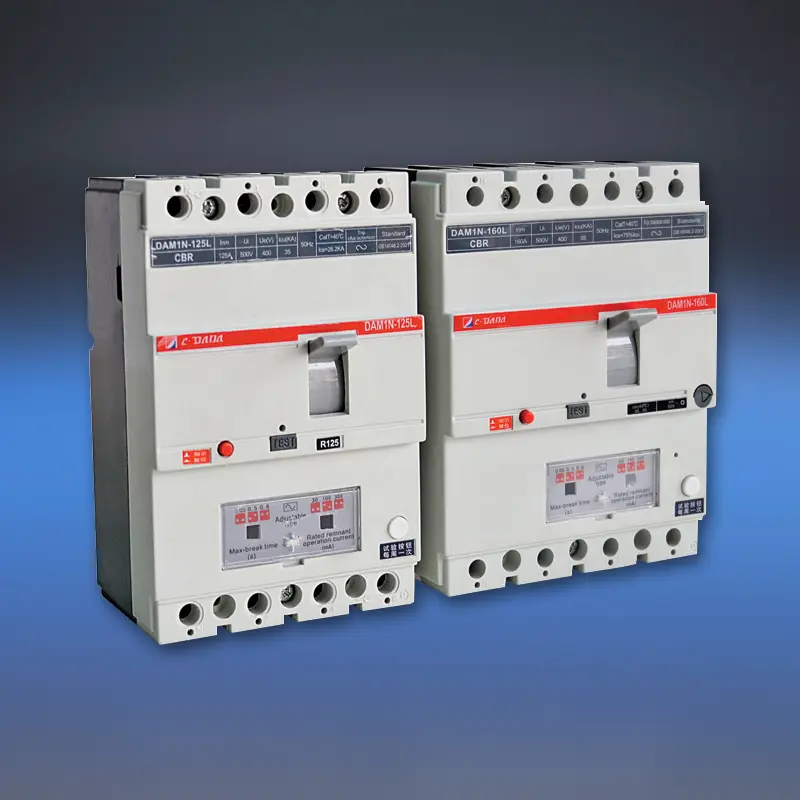

Tutam electricam augere ultra onus et brevem-circuitum tutelam cum CDADA DAM1L Series MCCB cum Leakage Praesidium formatum casuum ambitum ruptorem integratum cum aedificato-in residuo currenti (RCD/ELCB) functionis. Designatur per fabricam professionalem Shanghai DADA Electric CO., LTD ad signa internationalia, lacus MCCB 4P summus perficientur distributionem cum vita coniungit, et igni-salutaris culpae deprehensio.

Ratum ab 10A ad 500A ad 400V/415V, aptabile currenti operanti residuo (30mA-1000mA) praebet et mora temporis ad libitum, ut formandam tutelam salutis personalis (≤30mA) vel ignis praeventionis (100mA-500mA+) praebeat. Cum multi-phase electronicarum potentiarum electronicarum vis, etiam operationales manet si una pars desit vel voltages ad 50V guttas, singularem fidem in critica infrastructura sicut cuniculos, altum oritur, vecturam axium et plantas industriales obtinet.

Key Specifications

Exemplar: DAM1L Series - Terrae Leakage MCCB (CBR-type MCCB)

Polonorum: 4P (vexillum, 3P petitio praesto est)

Ratum Current (In): 10A – 500A

Ratum Voltage: 400V / 415V AC, 50Hz

Insulatio Voltage (Ui): 400V (≤160A), 690V (>250A)

Residua Current Optiones (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Adjustability: De-site temperatio I△n et iter tempus (instanti vel moratus)

Capacitas solveret Genera:

B Type: Basic (Inm < 100A)

S Type: Standard

H Type: High fractionis (>160A)

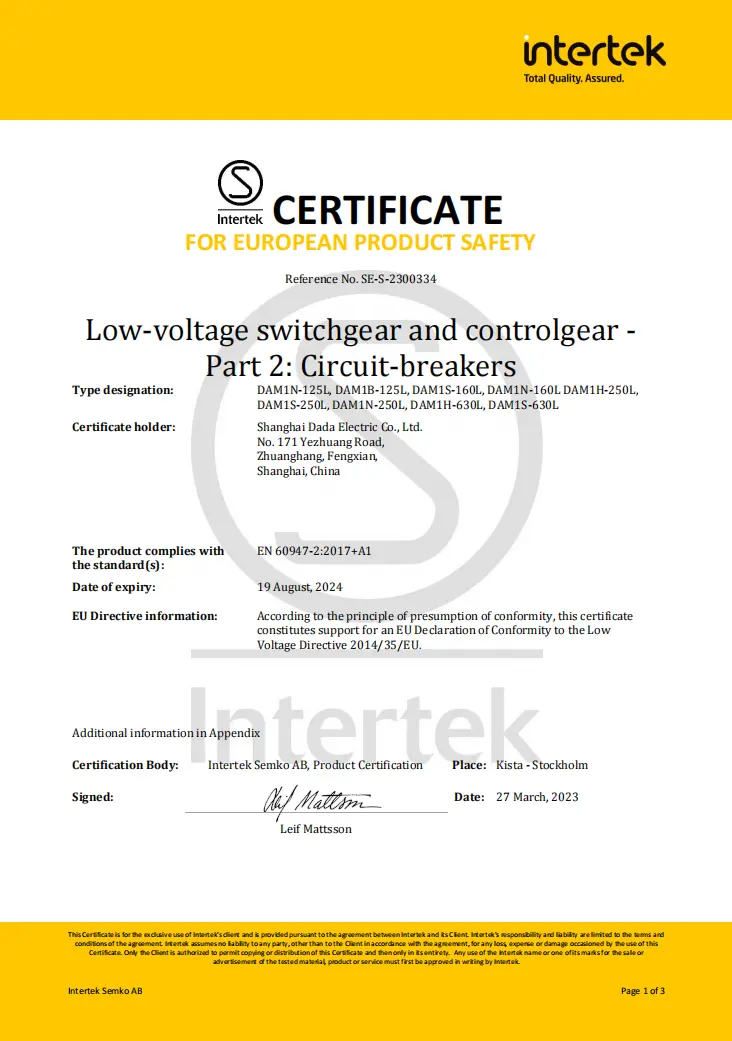

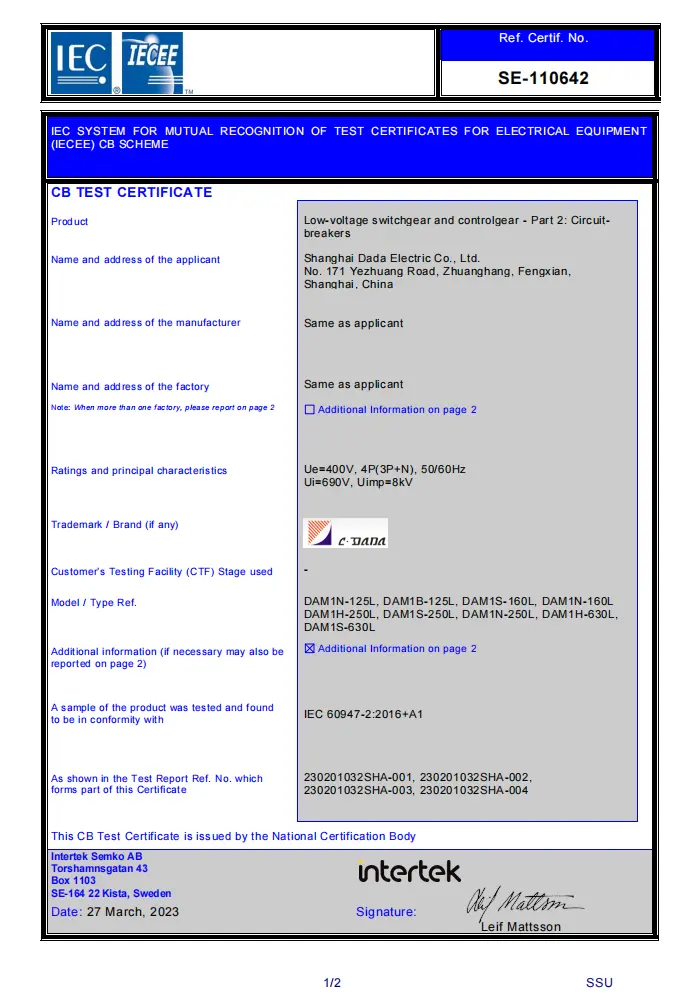

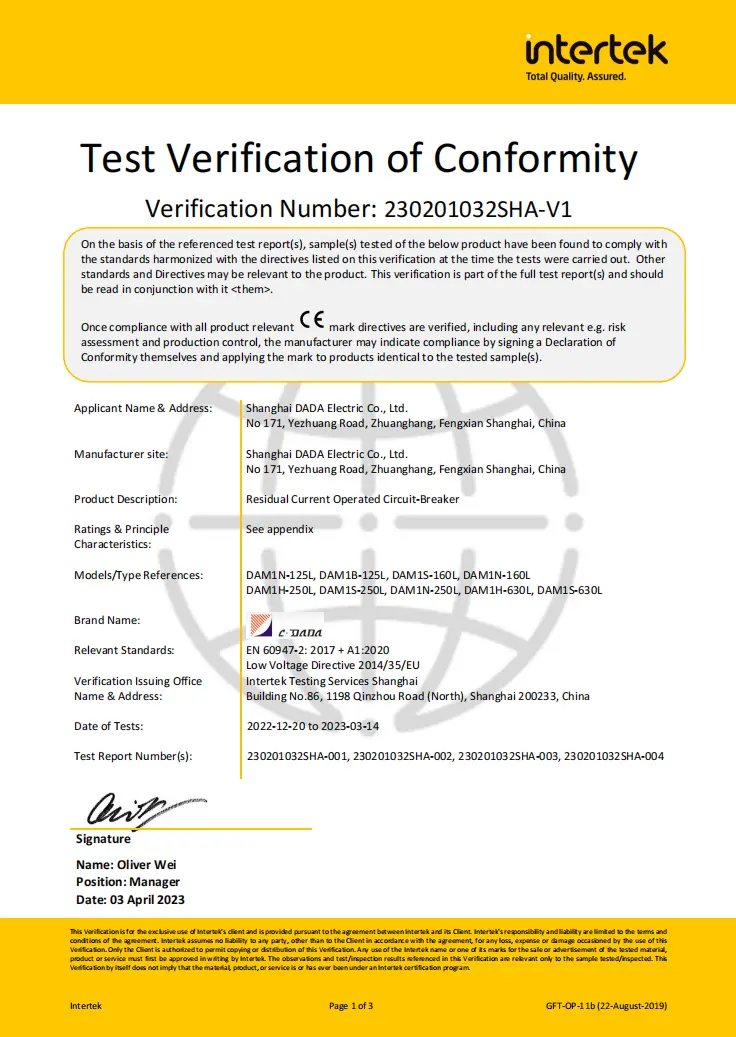

Testimonia: CE, CB, SEMKO

Features Key:

★ Multi- phase powered RCD circuit → works down to 50V

Segregate principalis & arcing contactus

ventilabis-ut-iter test button

Product magnetica occasum (0.8-1.0×In)

Fortis Tactus / RFI anti-incursus facultatem

Plena accessoria range: shunt iter, auxilia / terror contactus, manubrium gyratorium

Technical data sheet

Terra-Leakage Circuit Breakers(ELCB)

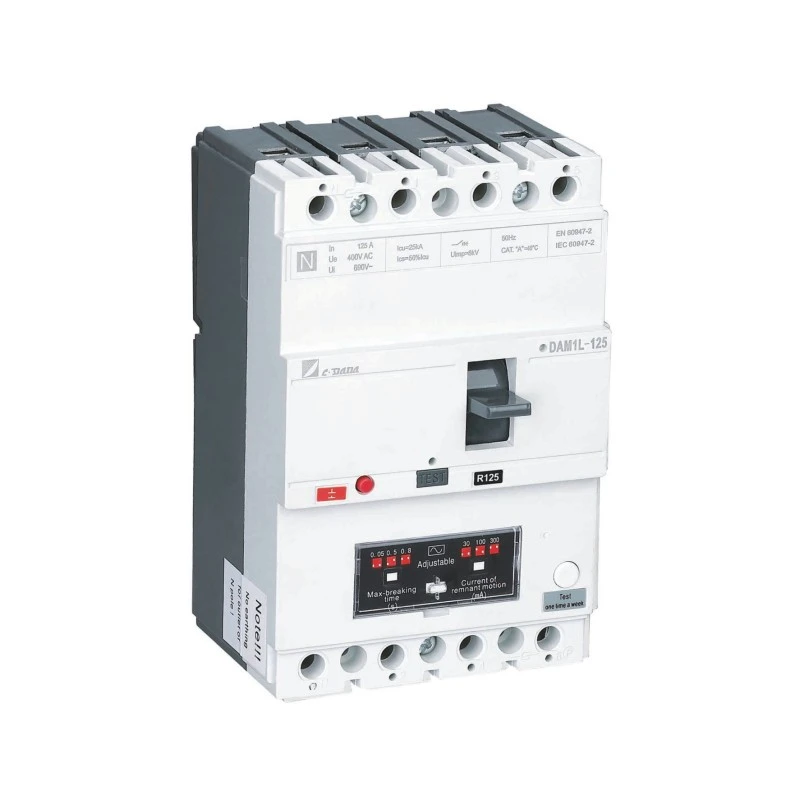

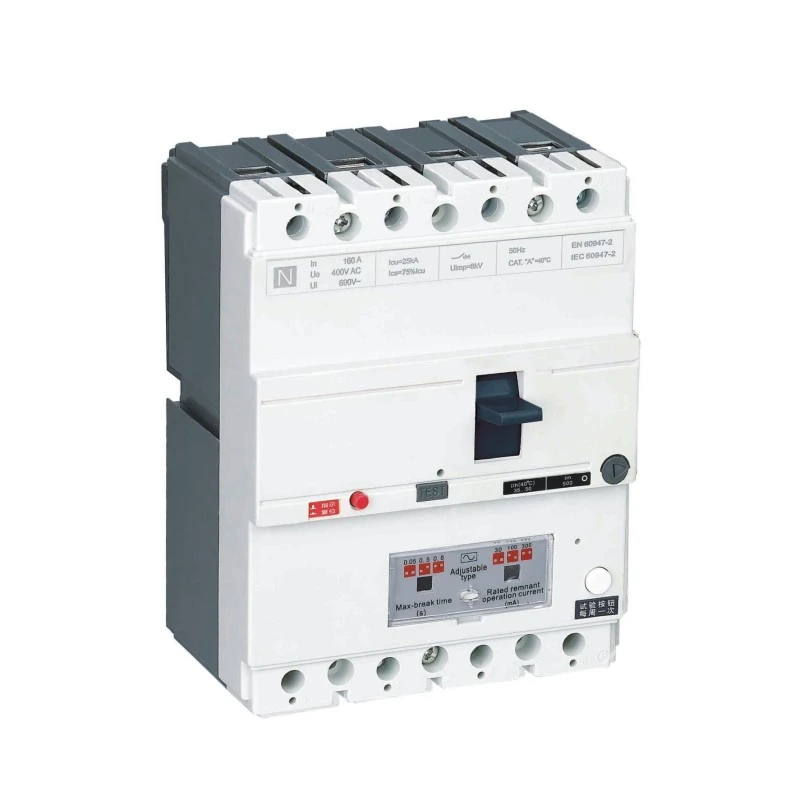

Exemplar			DAM1-125L			DAM1-160L
Capacitas solvens Code			B	N	S	B	N	S
Rated Current of frame size- Inm (A)			125A			160A
Ratum Current-In(40,50 vel 55) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A.			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A.
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Numerus Pole			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(apicem)/cos (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m) KA/cosф			9/0.5			19/0.5
Residua limina current (mA)			100-300-500			100-300-500
Mora temporis (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Dielectric Propery (V)			2500			3000
lonization spatium (mm)			≤30/0			≤30/0
patientia	Total Cycles		8000			8000
	Vita electrica		1000			1000
	Mechanica Vita		7000			7000
Categoria (EN 60947-2/IEC 60947-2)	Principalis circuitus		A/0			A/0
	Circuitus auxiliaris		AC-15			AC-15
Sub intentione Release			√			√
Shunt Release			√			√
Contactus auxiliaris			√			√
Terrorem Contactum			√			√
Contactus auxiliares et metum Contactus			√			√
Operatio Mechanismum tractamus			√			√
Mechanismum Electrical Operatio			√			√
Terminatio operimentum			√			√
Phase seperator			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pondus	Certa versio 3P/4P		-			-
	Plug-in versione 3P/4P		-			-
	Extrahe versionem 3P/4P		-			-

Cur elige CDADA MCCB cum ultrices Praesidium?

Verum Integrated Safety

Dissimilis addendi in RCD modulis, DAM1L tutelae lacus calibratae officinas aedificavit, coordinationem perfectam procurans et quaestiones compatibilitas tollendas.

Multi-Phase Power for RCD Circuit

Mane RCDs defecit si una pars amissa est. CDADA consilium omnes gradus ad electronicorum tutelam potentiam adhibet, unde etiam durante detrimento vel gravi involutatione laborantem servat.

Dual Donec convallis in una Fabrica

30mA: Meets IEC requisita personalia inpulsa praesidium

◆ 100mA-1000mA: Ne velit degradationem incendia parva, assidua humus vitia

Field-Adjustable for Real-World Conditions

Sensus subtilis temporisque mora ne nocumentum titubet in ambitibus humidis (e.g., currus lavat, fundos) salva salute.

Industrial-Grade Reliability

Excelsa capacitas fractionis (H-type), separatio arcus robusti, et tutela terminalis IP20+ aptam efficit duris uncinis commercialibus et industrialibus.

★ Global Obsequium, Loci Value

Certificatae pro Europa (CE/CB), nationes Nordicae (SEMKO) —ideales pro inceptis exportandis, cum Morbi cursus competitive ex fideli fabrica Sinensi.

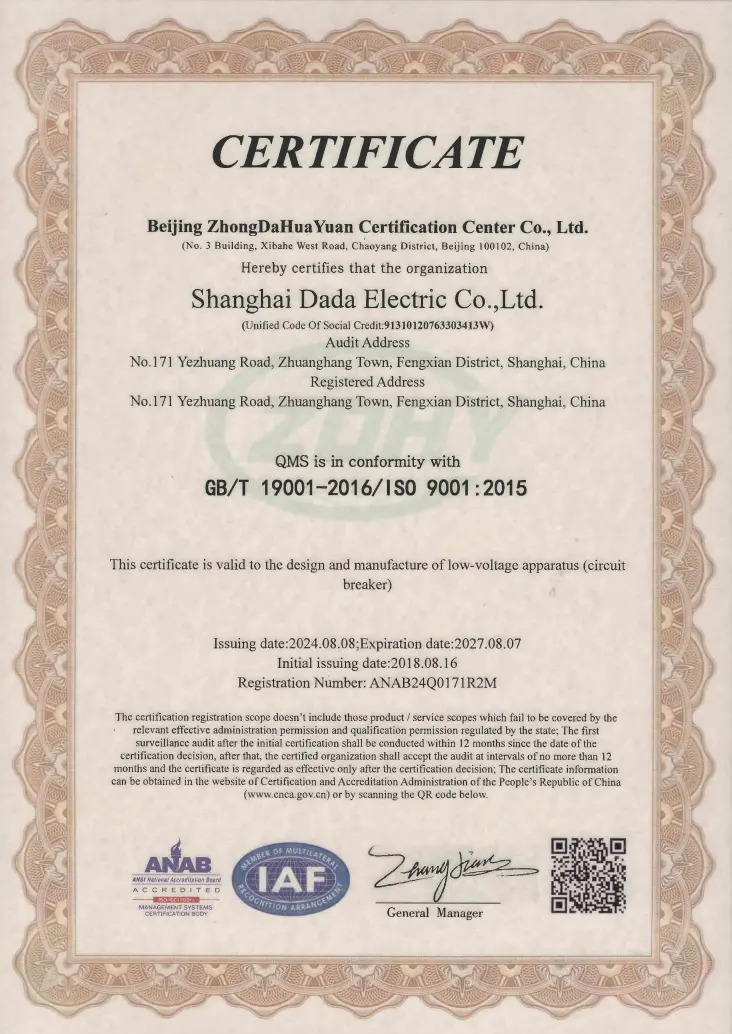

★ Facultas fabricandi nostra certificata est sub ISO9001:2015 Quality Management System.

Typical Applications

Summus Surge Residential: Main reditus vel tabulatis (300mA ignis periculo reductionem)

Cuniculi & Subways: Critica infrastructura requirens lacus detectio non-tutus

Hospitalium & Scholarum: 30mA praesidium in locis humidis (labs, restrooms)

Industriae Plantae: Motor feeders in solo culpa magna

Construction Sites: Temporaria potestas distributio ad personas tutelam

FAQ

Q1: Quid interest inter vexillum MCCB et MCCB cum tutela lacus?

A1: Vexillum MCCB contra onus et breves circuitus tantum munit. DAM1L Deprehensio residua vena (terrae lacus) deprehensio-impedienda est, cum effluat vena ad terram (exampla, per hominem vel laesa velit), ne electricum impetum vel ignem impediat.

Q2: Possum uti 100A MCCB RCD ad personalem tutelam?

A2: tantum si ad 30mA. Current aestimatus (100A) facultatem onus definit; RELICTUM occasum (I△n) definit munus salutis. Pro ictu praesidii, I△n esse debet ≤30mA, ratione In.

Q3: Cur circulus RCD indiget multi- temporis potentia?

A3: Si una tantum pars potentia, unum tempus defectus lacus tutelam inactivare esset. CDADA multi-phase consilium efficit, RCD manet active etiam durante detrimento vel demissione voltage (descende ad 50V) — critica pro continuitate securitatis.

Q4: Estne 4P lacus MCCB apta systematibus TT vel TN-S?

A4: Ita-pro TT, TN-S et IT systemata destinavit. Consilium 4P omnes gradus et neutras partes frangit, essentialis pro TT systemata ubi neutrum non certo flumine fundatum est.

Q5: Cur elige CDADA super junctiones modulares RCD + MCCB?

A5: CDADA DAM1L praebet;

Vestigium minoris (vs. duabus machinis integratum)

guaranteed coordinatio (nullum mismatch periculo)

Inferius sumptus & wiring complexionem

Superiore reliability (unum signatum unitas)

De-site adjustability non potest cum fixum sensitivum RCDs
